Нисконапонска сендвич сабирница

Због своје компактне структуре, одличног одвођења топлоте и снажног капацитета носивости струје, нисконапонски сендвич сабирница се појавила као главни избор у модерним системима дистрибуције електричне енергије.

Структура језгра и конфигурација изолације

• Материјал проводника: електролитички бакар високе чистоће (чистоћа ≥ 99,9%); површина може бити опционо посребрена или калајисана да би се побољшала проводљивост и отпорност на оксидацију.

Изолациони материјали:

• Стандардни тип: Користи изолационе материјале класе Б или више (отпорност на температуру: 130°Ц)—као што су полиестерски филм, лискуна трака, итд.—како би се осигурала дугорочна оперативна поузданост.

•Тип отпоран на ватру: Користи композитни слој траке од лискуна и керамификујуће силиконске гуме, способан да одржи изолационе перформансе чак и при високим температурама у распону од 600°Ц до 1000°Ц.

• Водоотпоран/отпоран на корозију тип: има инкапсулацију путем ливења од полиестера-имида или епоксидне смоле класе Х; класа изолације достиже класу Х (180°Ц), нудећи век трајања преко 50 година.

• Карактеристике „сендвич“ структуре: Фазни проводници су чврсто наслагани и компримовани без икаквих ваздушних празнина; склоп је потпуно инкапсулиран и обликован под притиском, значајно смањујући реактансу и пад напона.

Кључни електрични и безбедносни параметри

Пораст температуре и контрола термичких перформанси

Границе пораста температуре (на температури околине од 40°Ц):

Прикључци: ≤ 60 К (тј. максимално 100°Ц)

Метално кућиште: ≤ 30 К (тј. максимално 70°Ц)

Површина изолације: ≤ 40 К (тј. максимално 80°Ц)

Механизам дисипације топлоте:

Топлота коју генеришу проводници се води кроз изолациони слој до металног кућишта, где се затим распршује путем конвекције и зрачења.

Кућиште од алуминијумске легуре има интегрисани дизајн хладњака, који повећава ефикасност одвођења топлоте за преко 30%.

Границе термичке издржљивости:

Стандардни тип: Дуготрајна радна температура ≤ 130°Ц

Тип отпоран на ватру: способан да одржи непрекидно напајање више од 90 минута на 960°Ц

Тип ливене смоле: способан за стабилан рад у температурном опсегу околине од -40°Ц до 130°Ц

Класа заштите (ИП код) и применљива окружења

Механичке и инсталационе карактеристике

Материјал кућишта:

Алуминијумска легура: Лагана, отпорна на корозију и нуди одлично расипање топлоте; погодан за употребу као заштитни проводник уземљења (ПЕ).

Хладно ваљани челик: Висока структурна чврстоћа; када је премазан ватроотпорном бојом, погодан је за апликације отпорне на ватру.

Ливење од смоле: Садржи неметално кућиште и пружа свеобухватну „четворосмерну заштиту“—водоизолацију, отпорност на корозију, отпорност на експлозију и прашину.

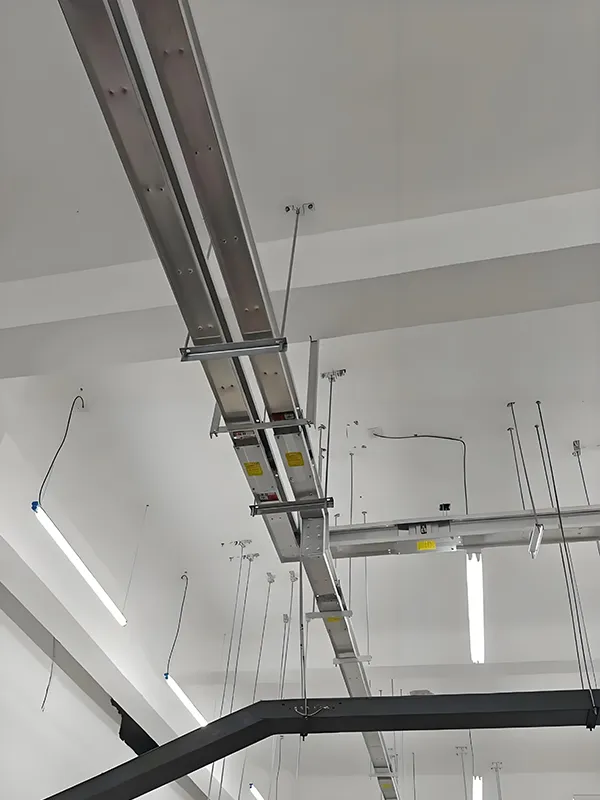

Начин инсталације:

Подржава хоризонталну или вертикалну монтажу вешања, са подесивим опсегом толеранције од ±4 мм.

Размак носача/висилице: ≤3м за равне делове; ≤1,5м за закривљене делове.

Технологија повезивања:

Брза веза са једним завртњем: Опремљен механизмом за контролу обртног момента како би се обезбедио минимални отпор контакта.

Интелигентни конектори: Подржавају могућности праћења одржавања, чиме се смањује ризик од оперативног квара.

Проширење специјализованих технологија

Ватроотпорни сабирнички канал (тип НХ)‌

Оцена отпорности на ватру: опције које се могу изабрати од 1 сата, 1,5 сата, 2 сата или 3 сата

Слој топлотне изолације: филц од алуминијум-силикатних влакана (отпорност на температуру: 1250°Ц)

Спољашњи премаз: Интумесцентна ватроотпорна боја; брзо повећава топлотну проводљивост након излагања ватри успоравајући пренос топлоте

Водоотпорни сабирнички канал (тип ливеног од смоле)‌

Степен заштите: ИП67–ИП68

Изолациони материјал: незасићена полиестерска смола + неорганска пунила, интегрално ливена

Сценарији примене: железнички транзит, хемијска постројења, обални објекти и друга корозивна или влажна окружења

Интелигентни сабирнички канали

Интегрише мерење температуре, праћење струје и модуле за аларм цурења.

Подржава РС485 или бежични пренос за интеграцију у системе аутоматизације зграда.

ФАК

1. Шта је нисконапонска сендвич сабирница?

Сендвич сабирница ниског напона је компактни систем за дистрибуцију електричне енергије који користи уско наслагане проводнике са изолацијом између фаза, обезбеђујући висок струјни капацитет, ниску импедансу и ефикасан пренос енергије за модерне зграде и индустријске објекте.

2. Које су предности сендвич сабирнице у поређењу са традиционалним кабловима?

У поређењу са традиционалним кабловима, систем сендвич сабирница нуди боље одвођење топлоте, већи капацитет ношења струје, лакшу инсталацију и флексибилно проширење, што га чини идеалним за велике пројекте дистрибуције електричне енергије.

3. Где се обично користи нисконапонска сендвич сабирница?

Широко се примењује у дата центрима, комерцијалним зградама, фабрикама, аеродромима, тржним центрима и високим зградама где је потребна поуздана и ефикасна дистрибуција електричне енергије.

4. Које су струјне вредности доступне за системе сабирница ниског напона?

Већина нисконапонских сабирничких система подржава струје у распону од 400А до 6300А, у зависности од захтева пројекта и дизајна система.

5. Може ли се аутобуска пруга прилагодити специфичним пројектима?

Да. Професионални произвођачи и добављачи сабирница као што је Фенгхуа Елецтриц могу да обезбеде прилагођена решења сабирница заснована на тренутном капацитету, окружењу инсталације, нивоу заштите и изгледу пројекта.

6. Да ли је сендвич сабирница безбедна за индустријску дистрибуцију електричне енергије?

Да. Висококвалитетни системи нисконапонских сабирница имају јаку изолацију, високе нивое заштите и поуздану отпорност на кратки спој, обезбеђујући безбедан и стабилан рад.

7. Како да изаберем поузданог произвођача или добављача аутобуса?

Требало би да процените производно искуство произвођача аутобуских путева, сертификате, случајеве пројеката, могућност прилагођавања и техничку подршку пре куповине.

8. Како могу добити понуду за нисконапонску сендвич сабирницу?

Да бисте добили тачну цену сабирнице ниског напона, обично морате добављачу да доставите детаље као што су јачина струје, дужина сабирнице, тип инсталације и пројектни цртежи.
