Вертикални сендвич аутобус

Позиционирање производа: Ефикасно решење за пренос снаге скројено за сценарије вертикалне дистрибуције струје

Кингдао Фенгхуа Елецтриц Вертицал Сандвицх Бусваи је решење за дистрибуцију електричне енергије са великом струјом, педантно израђено за сценарије као што су окна за дистрибуцију електричне енергије у високим зградама и вертикални пренос енергије у индустријским постројењима. Интеграцијом „сендвич“ структуре компактног слагања са дизајном оптимизованим за вертикалну инсталацију, производ постиже вишеструка открића у коришћењу простора, ефикасности преноса енергије, безбедности и стабилности, постављајући се као врхунски избор за вертикалну дистрибуцију електричне енергије у савременим архитектонским и индустријским окружењима.

Тецхницал Параметерс

Основне технологије: Пробој у перформансама у вертикалним окружењима

1. Прилагођена „сендвич“ структура за слагање: компактан дизајн прилагођен вертикалним просторима

Производ користи „сендвич“ структуру која карактерише уско слагање трофазних проводника без празнина. Проводници су директно изоловани један од другог коришћењем диелектричних материјала високих перформанси, чиме се потпуно елиминишу ваздушни јазови између фаза. Посебно оптимизован за сценарије вертикалне инсталације, распоред проводника и структура кућишта су побољшани како би се смањила укупна запремина за преко 30% у поређењу са традиционалним системима сабирница. Овај дизајн омогућава савршено уклапање у скучене просторе шахтова за дистрибуцију енергије, омогућавајући максималан капацитет ношења струје унутар ограничених вертикалних канала^.

2. Бакарни проводници високе чистоће: обезбеђивање ефикасности у вертикалном преносу енергије

Као материјал проводника изабран је електролитски бакар Т2 са чистоћом ≥99,95%. На 20°Ц, његова отпорност је само 0,01777 Ω·мм²/м, а проводљивост прелази 98%. У сценаријима вертикалног преноса енергије, ова карактеристика ниског отпора ефикасно минимизира пад напона на великим удаљеностима, осигуравајући стабилне напоне напајања на сваком спрату вишеспратнице. Површине проводника могу се опционо третирати калајем или посребрењем како би се побољшала отпорност на корозију, обезбеђујући да се дуготрајно одржава ниска отпорност на контакт – чак и унутар влажног окружења дистрибутивног окна – чиме се елиминишу потенцијалне опасности од прегревања.

3. Интегрисани систем вертикалне дисипације топлоте: решавање изазова пораста температуре на великим удаљеностима

Да би се решио проблем акумулације топлоте нагоре током вертикалне инсталације, систем користи тростепени вертикални пут одвођења топлоте: „Проводник – изолациони слој – метално кућиште“. Кућиште је произведено од екструдиране легуре алуминијум-магнезијум, са интегрисаним уздужним ребрима за одвођење топлоте на својој површини. У поређењу са стандардним челичним кућиштима, овај дизајн повећава површину расипања топлоте за 35% и повећава ефикасност топлотне проводљивости пет пута. На температури околине од 40°Ц, пораст температуре прикључних терминала остаје ≤60К, док температура металног кућишта остаје ≤30К — што је знатно испод индустријских стандарда — чиме се обезбеђује стабилан рад током вертикалног преноса енергије на велике удаљености.

4. Сигурносни дизајн против "ефекта димњака": успостављање робусне вертикалне противпожарне баријере

Структура без отвора "сендвич" потпуно елиминише континуиране ваздушне канале; у случају пожара, спречава се да се ток врућег ваздуха брзо шири нагоре кроз систем сабирница. Ово ефикасно искорењује "ефекат димњака" на његовом извору и успешно је прошао тестирање од стране ауторитативних националних агенција за заштиту од пожара. Штавише, као опција је доступна варијанта отпорна на ватру; Користећи композитни изолациони слој од лискун траке и керамификујућу силиконску гуму, ова верзија може да одржи напајање више од 180 минута на екстремним температурама од 960°Ц, чиме испуњава ригорозне захтеве за кола заштите од пожара у високим зградама.

Ексклузивне карактеристике за вертикалну инсталацију

1. Модуларни систем вертикалног повезивања

Са фабрички монтажним стандардним јединицама, систем користи двостране вијке са контролом обртног момента и диск опруге за повезивање на лицу места. Овај дизајн омогућава подешавање толеранције инсталације од ±4 мм, ефикасно прилагођавајући одступања прецизности својствена вертикалним инсталацијама. Време инсталације по сегменту је ≤10 минута; у поређењу са традиционалним кабловским ожичењем, ефикасност конструкције је побољшана за преко 60%.

2. Слојевити дизајн додатака: флексибилно задовољавање потреба за напајањем специфичним за спрат

Одводни отвори се могу отворити у било ком вертикалном положају дуж сабирничког канала. Одвојне јединице подржавају топло прикључивање (уметање и уклањање под условима под напоном), обезбеђујући редослед повезивања „прво-прво, уземљење-последње” како би се у потпуности елиминисао ризик од електричног лука. Сваки спрат може флексибилно да конфигурише одводне јединице на основу специфичних захтева за напајањем без потребе за поновним ожичењем целих сегмената сабирница—савршено прилагођавајући прилагођавања распореда пода и потребе за проширењем капацитета типичне за високе зграде.

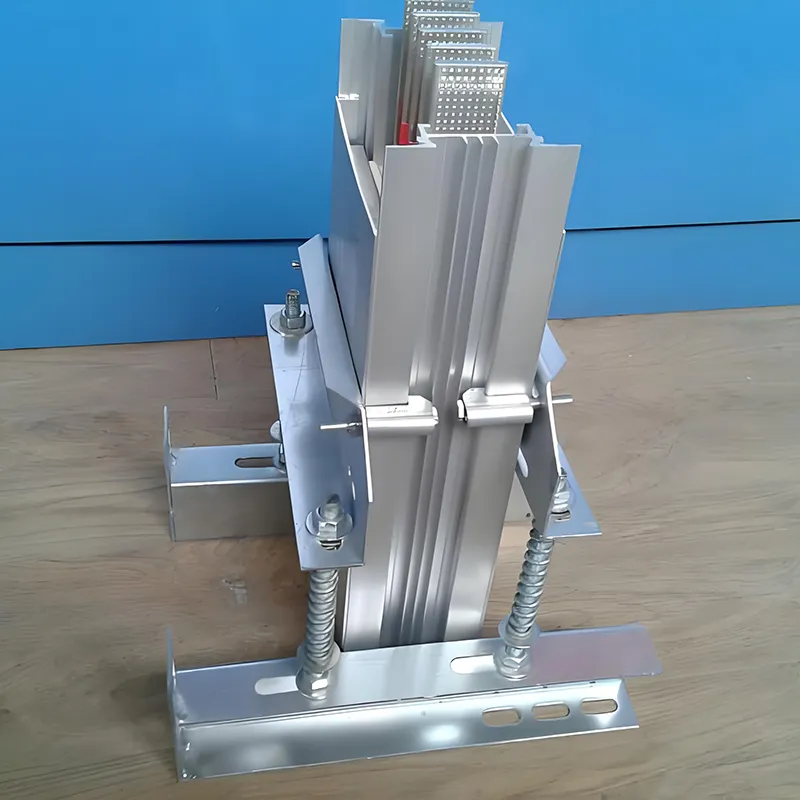

3. Анти-дроп и сеизмичко ојачање

Посебно дизајниран за сценарије вертикалне инсталације, систем је опремљен наменским држачима против пада и компонентама за сеизмичко ојачање које су способне да издрже ударе земљотреса јачине 8 степени Рихтерове скале, чиме се обезбеђује стабилност структуре сабирничких канала у екстремним условима рада. Размак конзола се може флексибилно подесити према захтевима за висину пода: ≤3м за равне делове и ≤1,5м за угаоне делове.

Сценарији апликација

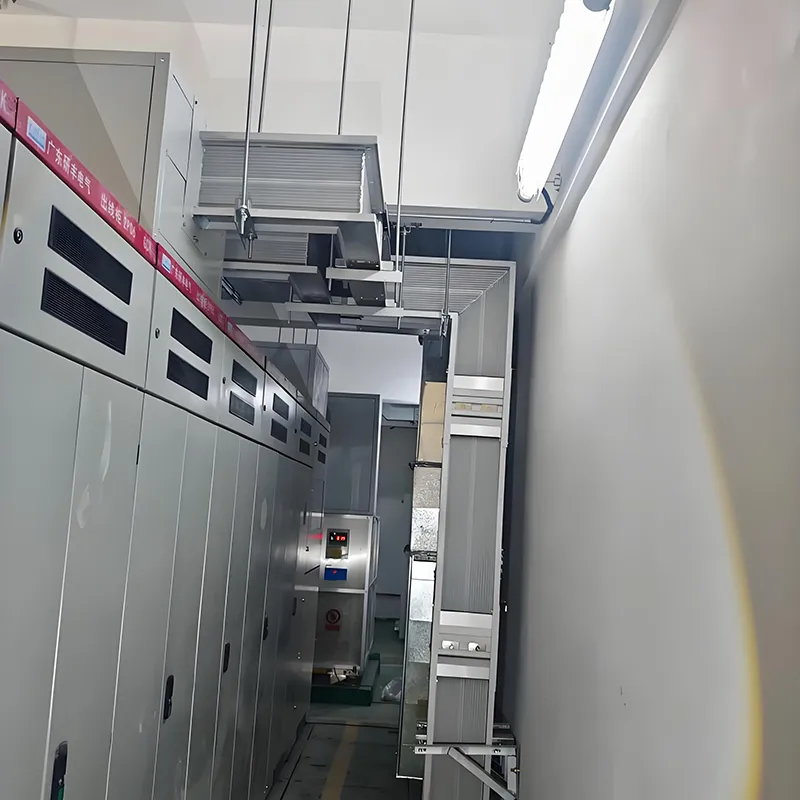

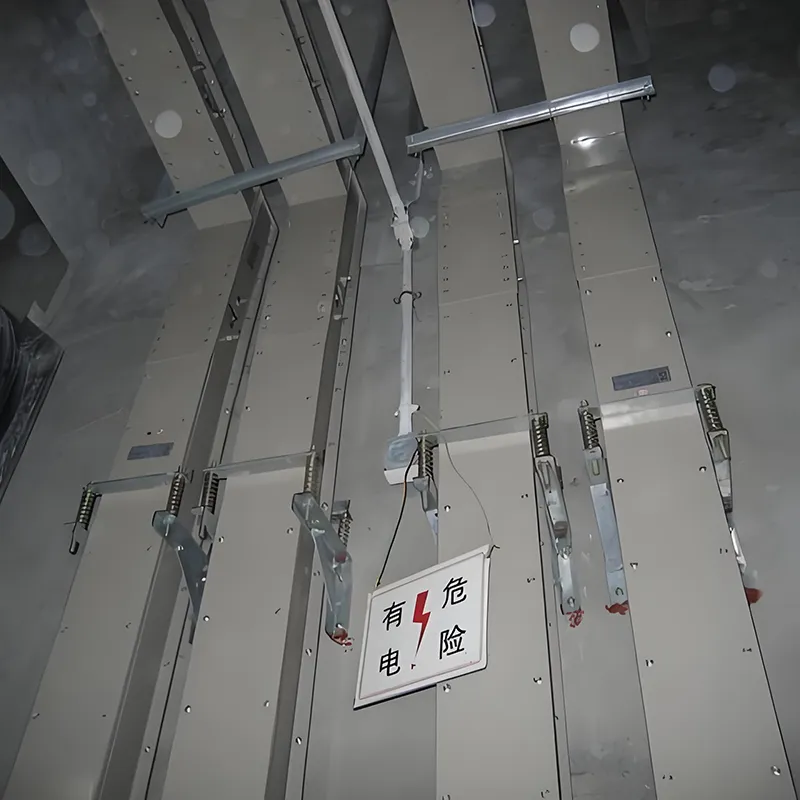

1. Разводна шахта за високе зграде

Вертикално постављен унутар отвора за дистрибуцију електричне енергије, систем служи као замена за традиционалне каблове. За исти тренутни капацитет, он заузима само једну трећину простора потребног за каблове, ефикасно решавајући критично питање ограниченог простора унутар шахтова за дистрибуцију електричне енергије на високом спрату. Његова потпуно затворена структура елиминише опасности као што су инфестација глодарима и ризик од пожара, чиме се повећава укупна безбедност система за дистрибуцију електричне енергије у згради.

2. Вертикални пренос снаге у индустријским постројењима

Обезбеђује вертикално главно напајање за опрему великих размера и аутоматизоване производне линије унутар вишеспратних индустријских објеката. Његова висока густина струје је идеално погодна за концентрисане распореде опреме, док његова модуларна проширивост подржава флексибилна прилагођавања производних линија.

3. Специјализована вертикална окружења

Водоотпорни производи од ливене смоле су погодни за вертикални пренос енергије у влажним и корозивним окружењима—као што су подземни комунални тунели и железнички транзитни системи. Производи отпорни на ватру су применљиви на сценарије вертикалне дистрибуције електричне енергије са строгим захтевима за безбедност од пожара, као што су они који се налазе у петрохемијској и нуклеарној индустрији.

Цустомер Валуе

Кингдао Фенгхуа Елецтриц Апплианце Мануфацтуринг Цо., Лтд. се налази у прелепом приморском граду Кингдао, унутар нове области Западне обале. Основана 2005. године, компанија је водећи произвођач специјализован за електричне производе, укључујући носаче каблова, системе сабирничких канала и разводне ормаре. Наша подружница, Кингдао Фенгхуа Елецтриц Цо., Лтд., послује у комплементарној улози нашој матичној компанији, колективно успостављајући свеобухватну матрицу производа која обухвата читав спектар опреме за дистрибуцију електричне енергије. Последњих година, компанија је задржала чврсту посвећеност иновацијама, постижући изузетне резултате у области очувања енергије и смањења потрошње. Неколико наших производа—као што су самозакључавајући носачи каблова и композитни сабирници од бакра и алуминијума—задобили су тржишно признање због своје високе додате вредности и напредног технолошког садржаја. Штавише, поседујемо свеобухватне извештаје о испитивању и обавезне сертификате о сертификацији који покривају широк спектар спецификација сабирница, што нам омогућава да у потпуности задовољимо различите и вишеструке потребе наших клијената.

Одабиром вертикалне сендвич аутобуске линије Кингдао Фенгхуа Елецтриц, имате користи од:

• Оптимизација простора: Вертикална искоришћеност простора је троструко повећана, што га чини савршено прикладним за скучено окружење типично за окна за дистрибуцију електричне енергије.

• Енергетска ефикасност: Са бакарним проводницима ниског отпора и структурним дизајном ниске реактансе, смањује губитке у дистрибуцији енергије за 10% до 20% годишње.

• Безбедност и поузданост: Укључујући дизајн против „ефекта димњака“ уз више слојева заштите, успоставља робусну вертикалну противпожарну баријеру.

• Флексибилна прилагодљивост: Са слојевитим плуг-ин интерфејсом и могућностима модуларне инсталације, прилагођава будућа прилагођавања распореда пода и захтеве за проширењем опреме.

• Осигурање бренда: Подржани 18 година специјализоване производне експертизе из Кингдао Фенгхуа, пружамо свеобухватну постпродајну услугу и техничку подршку.

ФАК

1. Шта је вертикални сендвич аутобус?

Вертикална сендвич сабирница је компактан, високострујни дистрибутивни систем са наслаганим бакарним проводницима, дизајниран за сигуран и ефикасан вертикални пренос енергије у високим зградама и индустријским радионицама.

2. Које су вредности струје и напона?

Вертикалне сабирнице Фенгхуа Елецтриц су оцењене на 250А–6300А и ≤690ВАЦ, погодне за различите апликације нисконапонске дистрибуције велике струје.

3. Који материјали се користе за проводнике?

Користи се Т2 електролитски бакар високе чистоће, који обезбеђује мале губитке, високу проводљивост и дугорочну поузданост.

4. Који нивои заштите су доступни?

Заштита се креће од ИП54 до ИП68, у зависности од модела, што га чини погодним за унутрашњу, спољашњу и оштра окружења.

5. Може ли се сабирница користити у подручјима подложним пожару?

Да, модел отпоран на ватру има изолацију до 180°Ц и отпорност на кратак спој дизајниран за безбедан рад у условима пожара.

6. Колико високо се може поставити вертикално?

Вертикална инсталација може досећи до 200 метара, у зависности од типа сабирнице и захтева оптерећења.

7. Да ли је инсталација лака?

Да, модуларни дизајн и компактна структура омогућавају брзу и практичну инсталацију, смањујући рад и време пројекта.

8. Где се најчешће користи?

Идеално за шахтове у високим зградама, индустријске радионице, фабрике, центре података и друге сценарије вертикалне дистрибуције велике струје.
